ТЕНи двокінцеві - загальна інформація

Трубчасті електронагрівачі (ТЕН) призначені для нагрівання різних середовищ шляхом конвекції, теплопровідності та випромінювання за допомогою перетворення електричної енергії в теплову та застосовуються як комплектуючі вироби в промислових установках та побутових нагрівальних приладах.

Конструкція двокінцевого трубчастого електронагрівача круглого перерізу являє собою розташований усередині металевої оболонки нагрівальний елемент (спіраль або кілька спіралей зі сплаву з високим опором) контактними стрижнями. Від оболонки нагрівальний елемент ізольований спресованим електроізоляційним наповнювачем. Для запобігання попаданню вологи з навколишнього середовища торці ТЕН герметизують. Контактні стрижні ізолюються від оболонки керамічними ізоляторами.

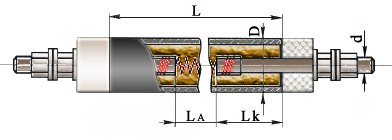

• D - діаметр оболонки;
• L - розгорнута довжина ТЕН;
• L_K - довжина контактного стрижня в закладенні;
• L_A - довжина активної частини;

Приклад умовного позначення ТЕН за ГОСТ-13268:

Основним правилом при виборі ТЕН для заданого середовища, є правильне поєднання геометричних і електротехнічних параметрів. Ресурс і надійність роботи ТЕН залежить від того, наскільки велика питома поверхнева потужність. Для різних середовищ, допустима питома поверхнева потужність різна і є строго нормативною величиною, перевищення якої веде до передчасного виходу ТЕН з ладу.

За конфігурацією та конструктивним виконанням ТЕНи мають широкий діапазон параметрів:
– за робочою напругою від 12 до 380В;
– за номінальною потужністю від десятків ват до десятків кіловат;
– за довжиною від декількох сантиметрів до 6 метрів;
– за конфігурацією як прямі, так і зігнуті в різних площинах;
– за призначенням для нагрівання різних газів, рідин, мастил, прес-форм, плавлення легкоплавких металів, селітри та ін.
– за кріпильними елементами та формою контактних висновків як стандартного виконання, і спеціальних.
