Оребренні ТЕНи

Трубчасті електронагрівачі з оребренням (ТЕНР) застосовуються, в основному, для нагрівання рухомого або спокійного повітря і використовуються в промислових і побутових електрокалориферах, конвекторах, теплових гарматах та інших установках. Рідше оребренні ТЕНи застосовуються для нагрівання рідин.

ТЕНР складається з двокінцевого трубчастого електронагрівача круглого перерізу з щільно прилеглим до його активної поверхні оребренням, виготовленим зі сталевої гофрованої стрічки, навитої на оболонку ТЕНа по спіралі.

Внутрішня конструкція оребреного електронагрівача аналогічна конструкції двокінцевого ТЕНу.

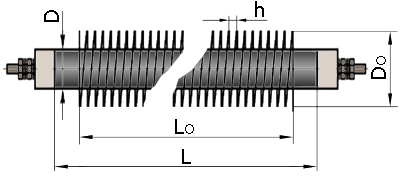

• L – розгорнута довжина;
• L_O – довжина оребреня;
• D – діаметр оболонки;
• D_O – діаметр оребреня;
• h – крок оребреня.

Приклад умовного позначення ТЕНР:

Орeбрення дозволяє збільшити площу поверхні і, як наслідок, збільшити ватне навантаження електронагрівача в 2 – 2,5 рази.

ТЕНР можуть оснащуватися кріпильною арматурою у вигляді штуцерів, планок і т.п., з'єднаних з оболонкою методом зварювання, паяння або пресування і призначених для кріплення нагрівачів в установках, що комплектуються.

Оребренні нагрівачі можуть бути прямі та зігнуті (найчастіше в одній площині).
